二、塔盤的功能與設計要求

1. 功能

塔盤的主要功能是為氣液兩相提供充分的接觸場所，通過傳質和傳熱過程實現物質的分離。具體功能包括：

- 氣液接觸：確保氣液兩相充分接觸，促進傳質和傳熱。

- 剛度要求：塔盤需具備足夠的剛度，保持水平，確保氣液流動的均勻性和穩定性。

- 密封性：塔盤與塔壁之間應有良好的密封性，防止氣液短路現象。

- 可維護性：塔盤應便于制造、安裝和維修，且成本低廉，以滿足工業生產的實際需求。

2. 設計要求

- 剛度：塔盤必須有足夠的剛度，防止操作過程中發生變形，影響氣液接觸效果。

- 密封性：塔盤與塔壁之間的密封性至關重要，任何泄漏都會導致氣液短路，降低分離效率。

- 易于維護：設計應考慮便于清洗、檢查和更換，減少維護時間和成本。

- 經濟性：在滿足性能要求的前提下，盡量降低成本，提高經濟效益。

 三、氣體通道設計

氣體通道是塔盤上供氣體上升并分散到液層中的孔道，其設計直接影響氣液接觸的效果。常見的氣體通道類型包括篩孔、浮閥和泡罩等。

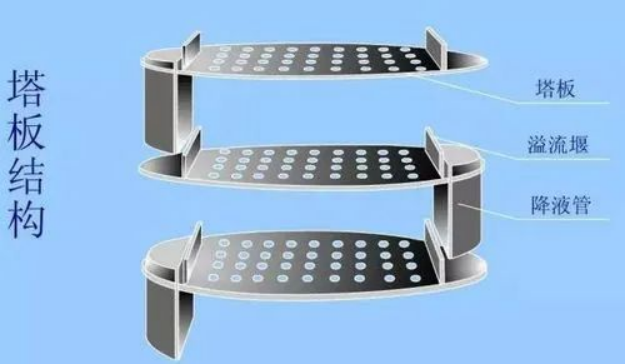

 1. 篩板塔板

篩板塔板是最簡單的氣體通道設計之一，塔板上均勻開設許多小孔（通稱篩孔），氣體通過篩孔上升并分散到液層中。其優點是結構簡單、制造容易，

但對氣液流量波動較為敏感，容易出現液體夾帶現象。

 2. 浮閥塔板

浮閥塔板在圓孔上安裝可浮動的閥片，根據氣體流量自動調節開度。浮閥的設計使得氣體能夠更加均勻地分布到液層中，減少了液體夾帶的可能性。

此外，浮閥塔板的操作彈性較大，適用于較寬的操作條件范圍。

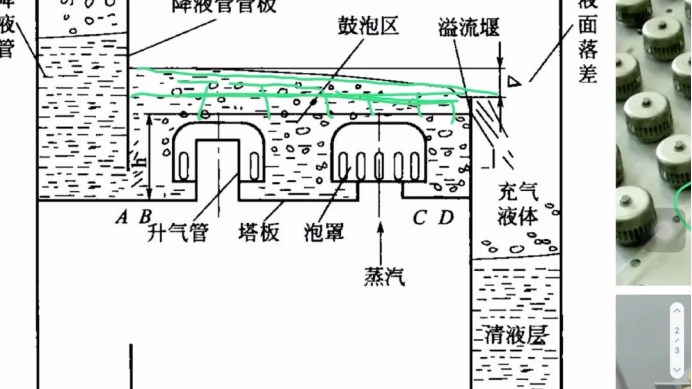

 3. 泡罩塔板

泡罩塔板的氣體通道設計最為復雜，塔板上設有若干較大的圓孔，孔上接有升氣管，升氣管上覆蓋著用于分散氣體的泡罩。氣體從泡罩邊緣的

齒縫流出，攪動液體，形成液體層上部的泡沫區。泡罩塔板雖然結構復雜，但在某些特定場合下具有較好的傳質效果。

四、溢流裝置設計

溢流裝置是塔盤上的另一個重要組成部分，負責將液體從一層塔板引導至下一層塔板。其設計直接影響液體的流動特性和分布均勻性。

 1. 平直堰

平直堰適用于液體溢流量較大的情況。其結構由68mm圓鋼或小型角鋼焊在塔盤上構成，出口堰采用角鋼或鋼板彎成角鋼形式，與塔盤構成

固定式或可拆式結構。平直堰的優點是結構簡單，制造容易，但對液體流量變化較為敏感。

#### 2. 齒形堰

當液體流量較小，堰上液體高度小于6mm時，為了防止液體流動不均，通常采用齒形堰。齒形堰的設計可以有效改善液體的流動特性，確保

液體均勻分布。

3. 可調節堰

可調節堰可以根據實際操作條件靈活調整堰的高度，以適應不同的液體流量。這種設計提高了塔的操作靈活性，但制造和安裝相對復雜。

 五、塔盤的制造與安裝設計

塔盤的制造與安裝設計是保證塔盤性能的重要環節，常見的塔盤類型包括整塊式和分塊式兩種。

 1. 整塊式塔盤

整塊式塔盤適用于直徑較小的塔體（通常在800~900毫米以下）。其優點是結構簡單，安裝方便，但由于塔盤與塔壁之間存在間隙，需要

使用填料進行密封。隨著塔徑的增大，整塊式塔盤的剛度要求增加，導致制造和安裝難度加大。

2. 分塊式塔盤

對于直徑較大的塔體（超過800~900毫米），通常采用分塊式塔盤。分塊式塔盤將塔盤板分割成若干塊，通過人孔送入塔內，并安裝到焊在

塔內壁的塔盤固定件上。這種設計不僅解決了大直徑塔盤的剛度問題，還便于制造、安裝和維護。

六、結論

塔盤作為板式塔的核心部件，其設計和結構對塔的操作性能有著至關重要的影響。通過合理選擇氣體通道和溢流裝置，優化塔盤的制造

與安裝設計，可以有效提高塔的傳質效率，降低維護成本，為企業創造更大的經濟效益
